PWM 제어란?

XENON87 2012. 10. 11. 01:05

PWM 제어

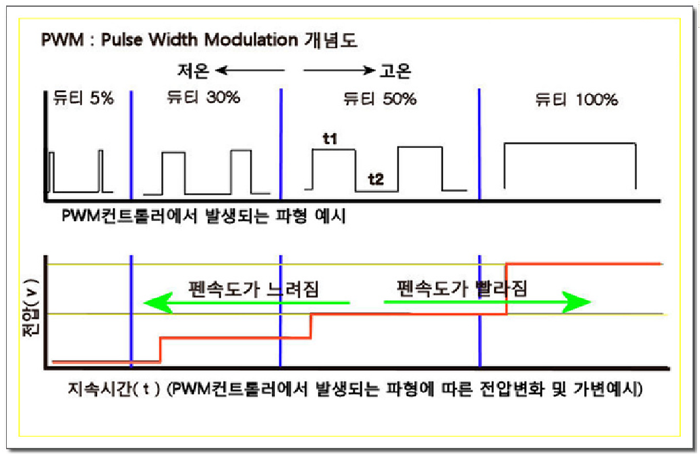

Pulse Width Modulation의 약자

   일정한 주기 내에서 Duty비를 변화 시켜서 평균전압을 제어하는 방법

   (Buck converter, Boost converter, Buck-Boost converter)

   DC모터의 속도제어LED조명제품의 광량을 조절하는데 많이 사용된다.



• PWM DC모터 제어방법

  - 기존 전동 팬     : 전류(A) 제어방식

  - PWM 전동 팬   : 전압(V) 제어방식


 기존 전동 팬

 PWM 전동 팬


     문제점 : 속도제어의 효율 떨어짐

 - 소음을 줄이기 위해 속도 감속 필요

 - 저항 설치로 줄어든 전류, 열로 소모

 - 속도제어시 저항의 크기 제어 불가능

 - 전류 일정하고 전압을 제

 - 열 발생이 적어 효율이 높음





§구성요소


  전력반도체 스위치 : 입출력 에너지 제어

       FET  (5 kW 이하)

       IGBT  (1000 kW 이하)

       GTO  (1000 kW 이상)

  커패시터, 인덕터    : 에너지 전달의 매개체, 필터역할



   Buck converter             : 강압형

   Boost converter           : 승압형

   Buck-Boost converter   : 강압-승압형
