PT 100 옴 Resistance Table

XENON87 2014. 6. 18. 00:03

PT 100 Ω Resistance - Temp Table

PT 100옴 저항 - 온도 테이블


PT 100옴은 온도를 측정하는 센서로 RTD 중의 하나입니다.

RTD는 측온저항체로 Resistance Temperature Detector의 줄임말 입니다.

내부에 저항값이 온도에 따라 변화하고 이 저항 값의 변화를 통해 온도를 측정하는 방식입니다.




각종 Indicator도 이러한 저항값을 통해 온도를 읽어내기 때문에

온도에 따른 저항값을 알고 있으면 대략적인 값을 추정할 수 있습니다.

기준이 되는 지점은 0 ℃이고 이때의 저항값이 100.00 이므로

PT 100 Ω으로 명명하였습니다.

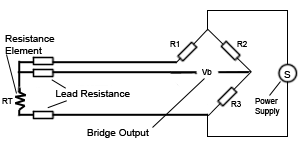

또한 보통의 경우 PT 100 Ω을 설치할 때 3-wire 를 사용하게 됩니다.

대부분의 경우 3선식을 채용하고 있는데, 한쪽 터미널에 2개의 도선을 사용하여 비교적 안정적인 값을 얻을 수 있습니다.


4-wire 방식도 있지만 정밀도나 비용적인 부분에 있어 효율이 떨어지기 때문에 널리 사용하지 않습니다.
